E사 (2021.11. ~ .)
Roll to Roll Label Print Inspector (2021.11. ~ 2022.08.)
- 목적 : Roll to Roll 인쇄기 라벨 인쇄 검사
- 사용기술 : Golden Sample Matching(CUDA), WPF, 영상처리 (Grab-Cut-Align-PreProc-PostPorc-Result 구조), PDF 로드, USB License, Line Scan Camera Color) 제어.
- 개발환경 : Windows 10 / WPF / OpenCV / CUDA / CameraLink / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : Chromasens AllPIXApro 7.3k Color LineScan Camera
- 해상도 : X-47.5um, Y-46.3um
- 물류 이송 속도 : 최대 50mpm (833.333 mm/s)
- 데이터 처리량 : 350MB/s
Program Images
셋업용 해상도 측정 프로그램 (2022.04. ~ 2022.09.)
- 목적 : 라인 셋업을 위한 Jig 해상도 측정 프로그램.
- 사용기술 : OpenCV, WPF, C++(DLL)
- 개발환경 : Windows 10 / WPF / OpenCV
- 담당업무 : 프로그램 개발 및 셋업.
- 세부사항
Program Images
세탁기 Front AI Inspector (2022.06. ~ 2023.06.)
- 목적 : 세탁기 전면 판넬 표면 AI 검사.
- 사용기술 : AiDitron SDK, Master Program(Result Mapping, 검사시작), Client Program (AI처리 Result Merge, Camera 19EA)
- 개발환경 : Windows 10 / WPF / AiDitron AI / Coaxial Camera/ RS232 / TCP/IP
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : JAI GO 5M, Huray 25M
- 해상도 : 100um(5M Cam), 150um(25M Cam)
- Tact Time : 상부 기준 Real-Time Proc (1M 1장당 18ms AI처리)
- 기타 : LS 산전 통신.
- Area Camera 19EA를 이용한 분산 처리 시스템. (1 Master, 4 Client)
Program Images
Glass Laser Dummy Cutter & Film Cutter (2023.06. ~ 2023.12.)
- 목적 : 건설 현장에 사용되는 Glass 코팅 필름 절단 설비.
- 사용기술 : Ajin Motion Controller, RS232, CIS Cam Ctrl, Basler Cam Ctrl, OpenCV, MFC, C++, 시퀀스 운용.
- 개발환경 : Windows 10 / MFC / OpenCV / CameraLink / RS232
- 담당업무 : 프로젝트 설계 및 개발, 셋업.
- 세부사항
- 카메라 : Mitubish CIS Camera MX 617, 926
- 해상도 : 300dpi (84.4um)
- 제어 : Ajin ECAT Type 내장형 제어기.
- 기타 : LS 산전 PLC 통신.
Program Images

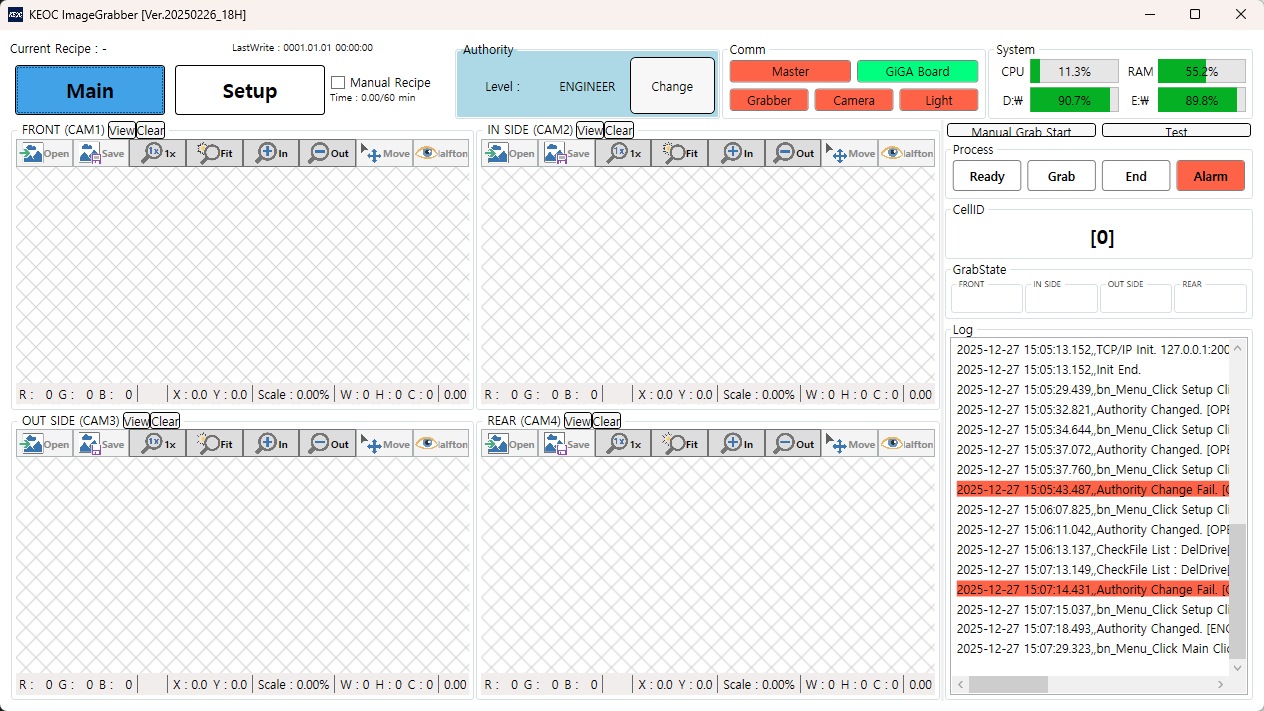

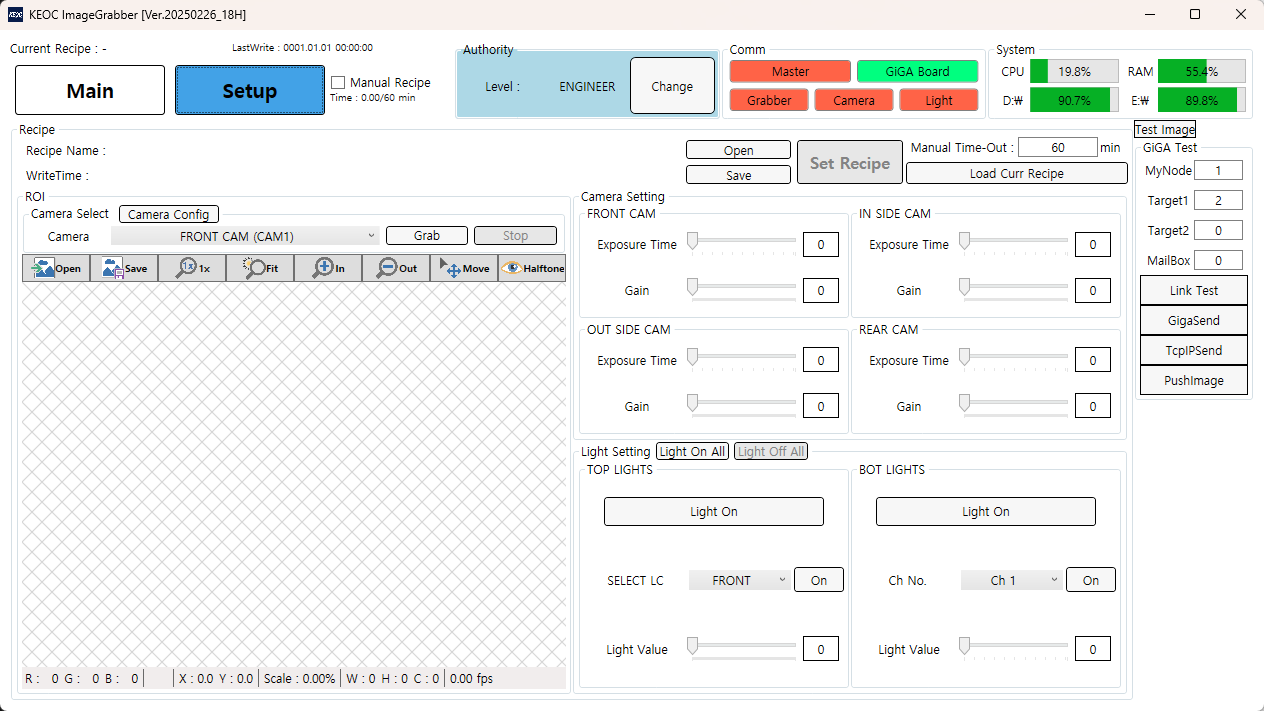

시야각 그래버 프로그램 (2024.04. ~ 2024.12.)
- 목적 : 패널 시야각 이미지 그랩 프로그램.
- 사용기술 : Line Scan Camera Control, RS232 Light Control, TCP/IP Comm.
- 개발환경 : Windows 10 / WPF / OpenCVSharp / CameraLink / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : Viworks 16k
- 해상도 : -
- 물류 이송 속도 : -
- 데이터 처리량 : -
Program Images

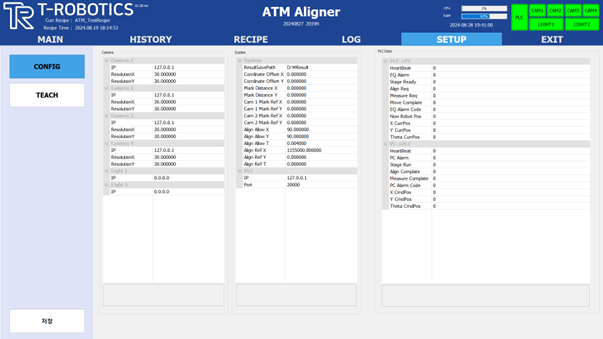

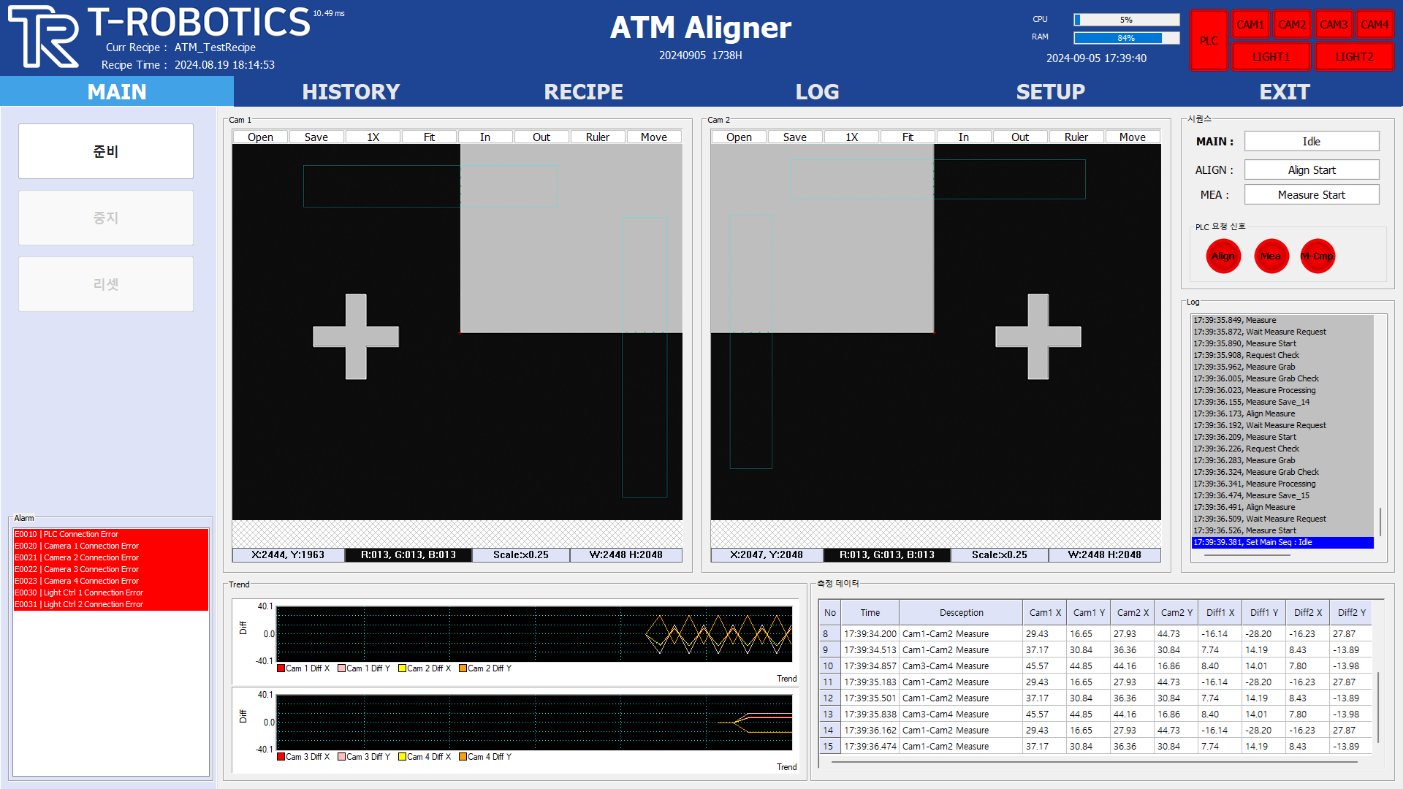

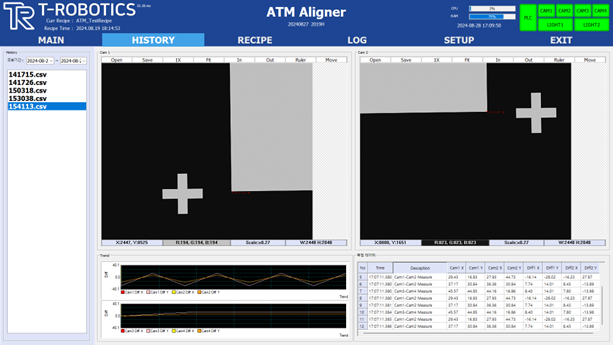

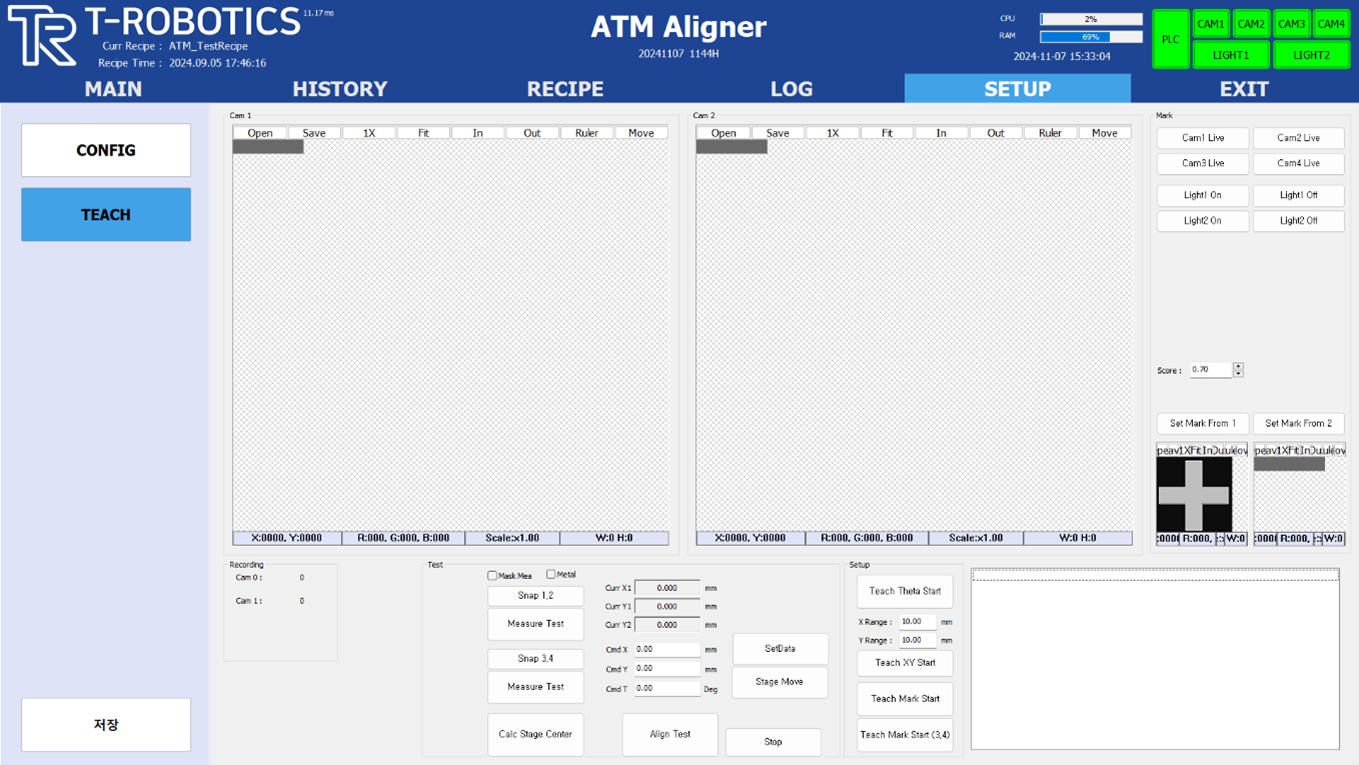

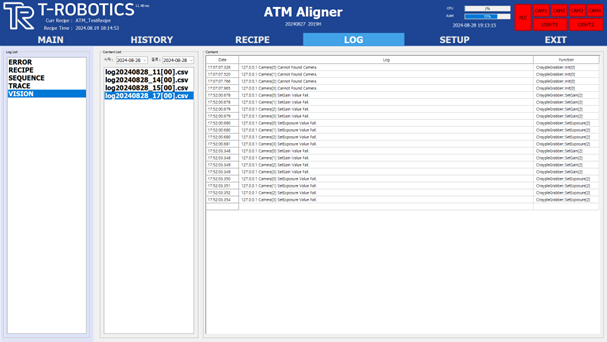

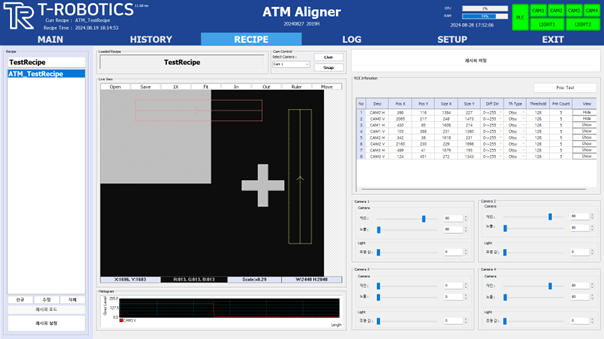

Glass 2Point Aligner (2024.08. ~ 2024.11.)
- 목적 : 대형 Glass Align
- 사용기술 : irayple GigE 5M Cam Ctrl, MFC, C++, 시퀀스 운용, LS 산전 PLC 통신(TCP/IP), UVW Stage.
- 개발환경 : Windows 10 / MFC / OpenCV / GigE / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : Huaray 5M Camera
- 해상도 : 38.5um
- 물류 이송 속도 : -
- 데이터 처리량 : -
- 2-Step Align.
Program Images
Film Dent AI Inspector (2024.08. ~ 2025.02.)
- 목적 : 필름 생산 라인에 Dent 검사 AI 솔루션 적용
- 사용기술 : Huaray CXP Cam Ctrl, eMotion 단축 제어, 조명 컨트롤러 제어.
- 개발환경 : Windows 10 / WPF / OpenCV / CUDA / CameraLink / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : 25M Huaray CXP Camera.
- 해상도 : 60um
- 물류 이송 속도 : 100mm/s
- 데이터 처리량 : 100MB/s
Program Images
Roll to Roll Label Print Inspector 개조 (2024.06. ~ 2025.01.)
- 목적 : Roll to Roll 인쇄기 라벨 인쇄 검사기 개조 건. CIS 카메라 수정.
- 사용기술 : Golden Sample Matching(CUDA), WPF, 영상처리 (Grab-Cut-Align-PreProc-PostPorc-Result 구조), PDF 로드, USB License, Line Scan Camera Color) 제어.
- 개발환경 : Windows 10 / WPF / OpenCV / CUDA / CameraLink / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : Mitsubishi CIS Color LineScan Camera (8672 px)
- 해상도 : X-42.3um, Y-42.3um
- 물류 이송 속도 : 최대 50mpm (833.333 mm/s)
- 데이터 처리량 : 500MB/s
Program Images

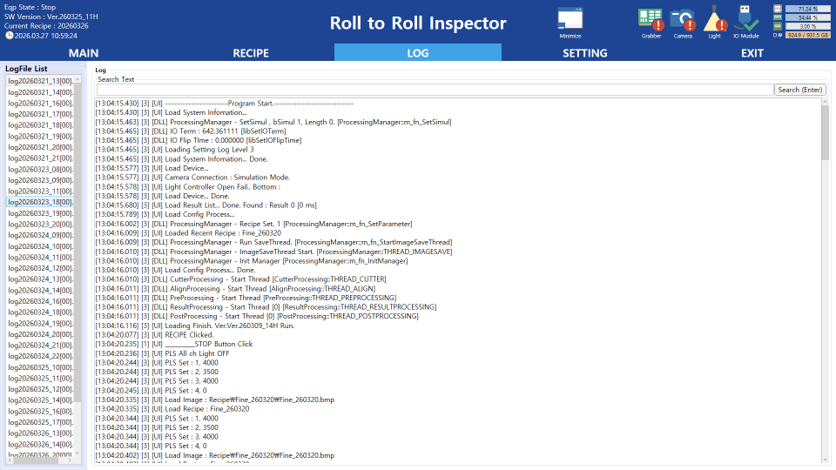

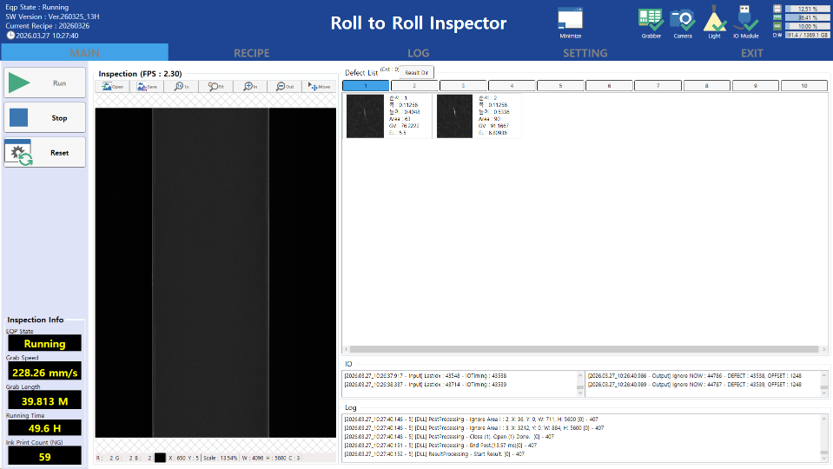

Roll to Roll Film Scratch Inspector (2024.12. ~ 2025.10)
- 목적 : Roll to Roll Film Inspector
- 사용기술 : CUDA Processing, WPF, Pipe-Line 구조, Defect Ink-Jet Printer Control.
- 개발환경 : Windows 11 / WPF / OpenCV / CUDA / CameraLink / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : iRayple 4k line-scan
- 해상도 : X-18um, Y-18.4um
- 물류 이송 속도 : 최대 250 mm/s
- 데이터 처리량 : 56MB/s
Program Images
Film Print Inspector (2025.04. ~ )
- 목적 : 인쇄라인 필름 측정 및 검사.
- 사용기술 : WPF, CIS Line Scan Camera.
- 개발환경 : Windows 10 / WPF / OpenCV / CameraLink / RS232
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : INSNEX CIS (93714 px)
- 해상도 : X-7um, Y-7um
- 물류 이송 속도 : 최대 50mpm (833.333 mm/s)
- 데이터 처리량 : 500MB/s
Program Images

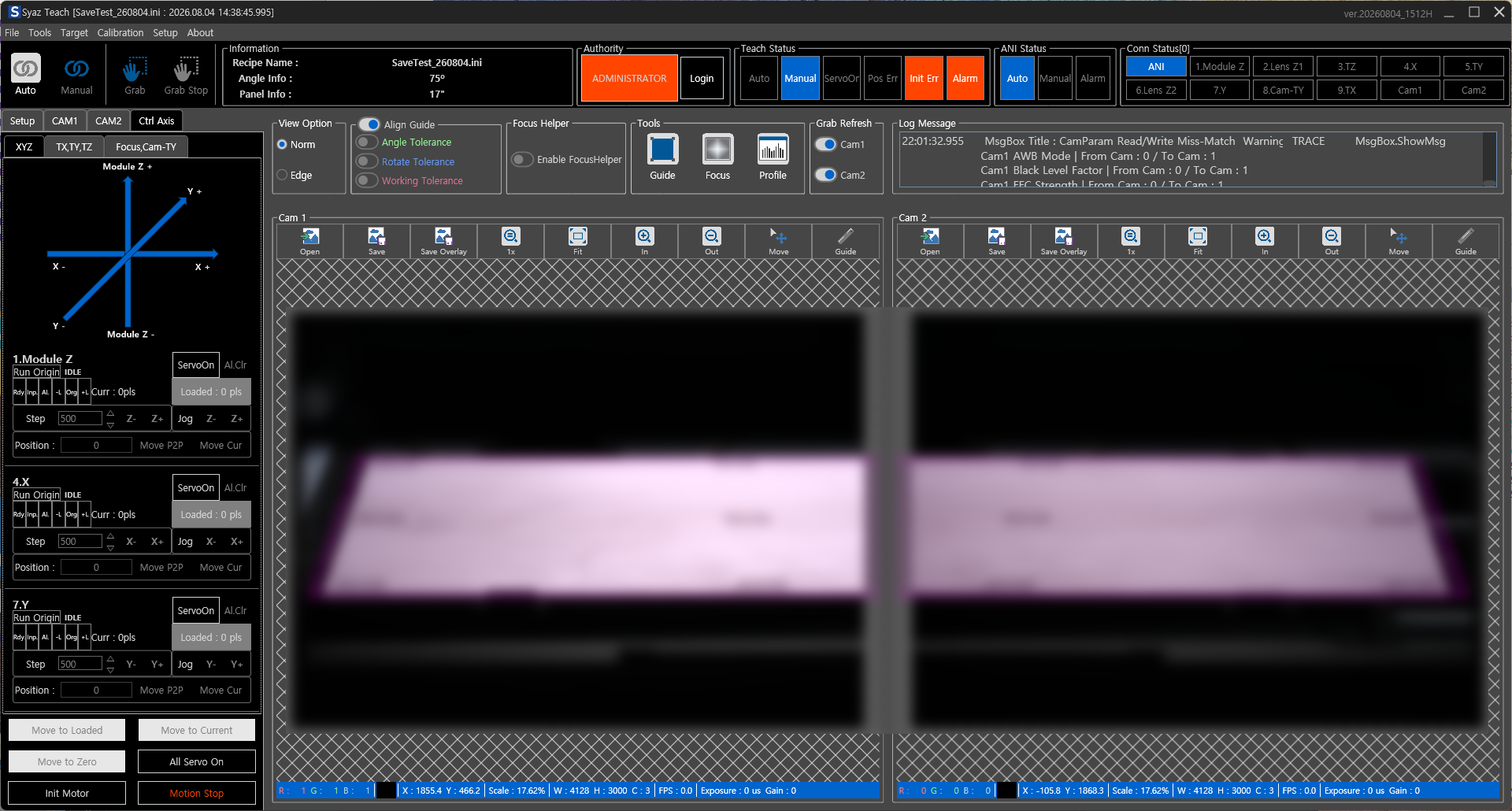

- 목적 : 디스플레이 라인 광학 모듈 Teaching Tool.
- 사용기술 : WPF, Novitec Camera, Ez-Servo 9축 제어.
- 개발환경 : Windows 11 / WPF / OpenCV / Camera GigE / Ethernet Communictaion
- 담당업무 : 프로그램 설계 및 개발, 셋업.
- 세부사항
- 카메라 : Novitec 12MB 12bit Color Cam 2EA.
- 데이터 처리량 : -
Program Images
